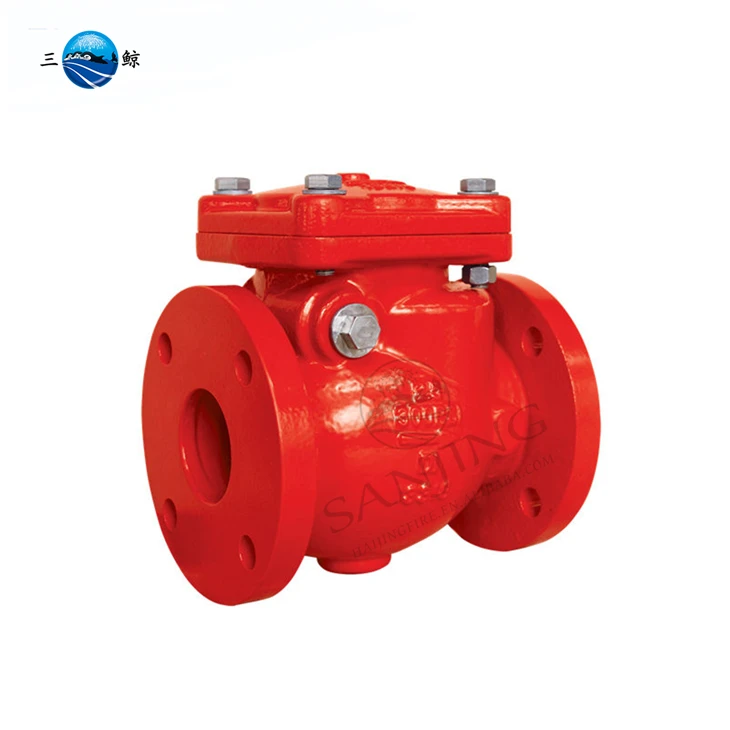

Zawór zwrotny poziomy z kołnierzem ANSI 300PSI

Zawór zwrotny wahadłowy to automatyczny zawór stosowany w celu zapobiegania cofaniu się medium. Jego zasada działania jest podobna do zasady działania zaworu zwrotnego podnoszonego, który opiera się na ciśnieniu cieczy i ciężarze tarczy zaworu, aby osiągnąć działanie otwierające i zamykające. Jednak jego cechą charakterystyczną jest to, że tarcza zaworu otwiera się i zamyka poprzez obrót, a nie ruch w górę i w dół. Gdy ciecz płynie w określonym kierunku, tarcza zaworu jest odpychana od gniazda zaworu i obraca się wokół osi sworznia pod działaniem ciśnienia cieczy; Gdy ciecz płynie w przeciwnym kierunku, tarcza zaworu zamyka się pod działaniem własnego ciężaru i ciśnienia przeciwprądowego płynu.
